BM-21 Grad

O BM-21 Grad é um lançador múltiplo de foguetes de 122mm montado em um caminhão Ural-4320. Ele vem do mod WCS_BM-21 (que depende do WCS_Armaments) e está disponível para a facção USSR.

Assim como o morteiro, o Grad é uma arma de fogo indireto: você atira em alvos que não vê, usando coordenadas. A diferença é a escala. São 40 foguetes que cobrem uma área inteira em poucos segundos. Ele não foi feito para acertar um alvo pontual, e sim para saturar uma área.

Ficha técnica

Os valores acima vêm dos arquivos do mod (versão 8.3.0), menos o alcance, que foi medido em tiros de teste no jogo.

Funções da equipe

• Atirador - Entra pela porta direita da cabine, na posição de atirador. Ele aponta o lançador e dispara
• Motorista - Leva o caminhão até a posição de tiro e tira ele de lá logo depois da salva
• Observador Avançado (FO) - Fica com visão do alvo, passa as coordenadas e diz onde os foguetes caíram

O banco do meio da cabine fica desativado no BM-21.

Controles

O lançador gira devagar. Aponte a frente do caminhão mais ou menos na direção do alvo antes de começar, assim você não esbarra no limite de giro.

Modos de tiro

O modo atual aparece no canto inferior direito da tela, ao lado da munição.

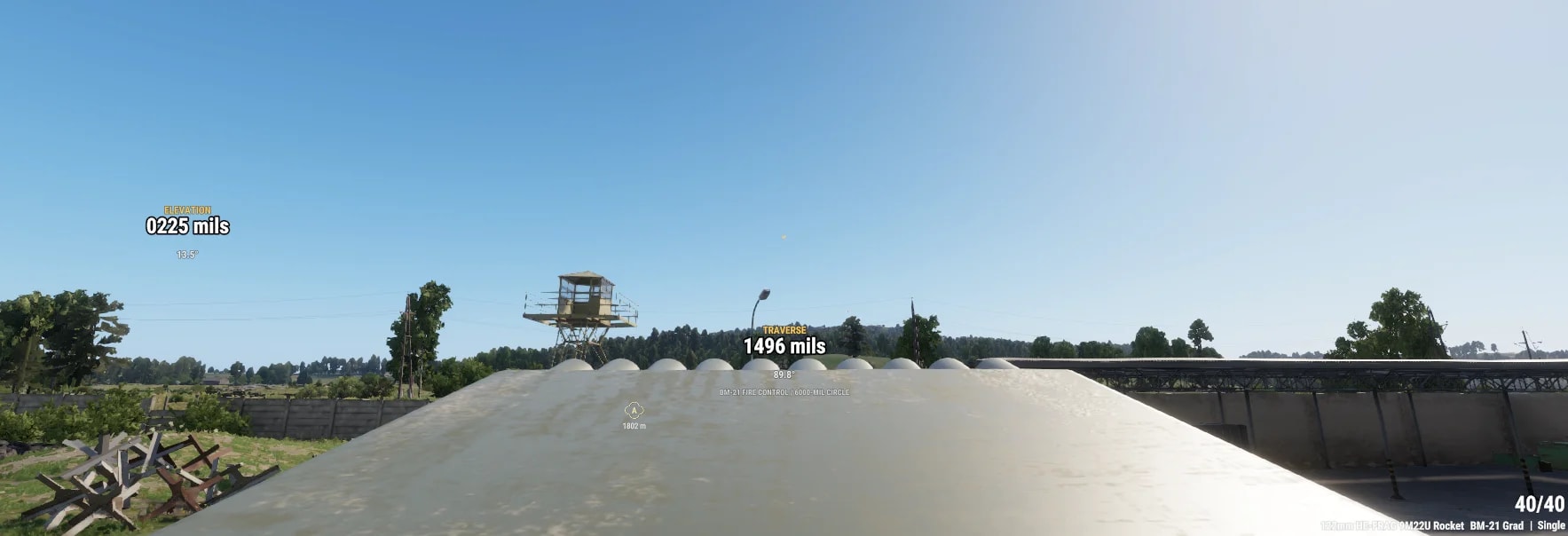

Lendo a mira

Ao entrar na mira, aparecem dois valores:

• ELEVATION (à esquerda) - Ângulo do lançador em relação ao horizonte. Controla o alcance
• TRAVERSE (embaixo) - Direção para onde o lançador aponta, como uma bússola: 0 é norte, e o valor cresce no sentido horário

Os dois aparecem em milésimos e em graus.

Como o TRAVERSE é uma direção de bússola, e não um ângulo em relação ao caminhão, você pode usar direto o rumo do mapa até o alvo.

Como mirar

1. Direção (azimute)

Meça no mapa o rumo da sua posição até o alvo e gire o lançador até o TRAVERSE mostrar esse valor em graus.

Se preferir calcular com as coordenadas:

1. Anote a posição do lançador (E₁, N₁) e a do alvo (E₂, N₂), em metros
2. Calcule ΔE = E₂ − E₁ e ΔN = N₂ − N₁
3. Distância = √(ΔE² + ΔN²)
4. Azimute = atan2(ΔE, ΔN), em graus. Se der negativo, some 360

Para ler as coordenadas no mapa, veja Lendo Coordenadas no Mapa.

2. Alcance (elevação)

O mod não tem tabela de alcance. O jeito mais rápido é usar a calculadora de missão de fogo no fim desta página: ela dá a elevação para cada distância e desnível, e também gera uma tabela de tiro.

Conferindo no Game Master: se quiser montar ou testar a sua própria tabela:

1. Coloque um BM-21 virado para o mar (sem morros no caminho, o impacto fica mais fácil de medir)
2. Dispare um foguete (modo Single) com uma elevação baixa, como 5°
3. Marque no mapa onde o foguete caiu e meça a distância
4. Aumente a elevação de pouco em pouco (por exemplo, de 2° em 2°) e repita
5. Anote tudo em uma tabela elevação → distância

Para uma distância que não está na tabela, use a elevação entre as duas linhas mais próximas. Quanto mais pontos você medir, mais preciso fica.

Sem tabela: dá para fazer como muita gente faz. Chegue até onde dá para ver o objetivo, dispare um foguete e ajuste a elevação conforme o impacto: mais elevação para ir mais longe, menos para ficar mais perto. Isso vale até certo ponto: a partir de uma elevação alta, subir mais faz o foguete cair mais perto. Esse limite fica entre 40° e 45° (650 a 750 milésimos).

3. Passo a passo

1. Leve o caminhão até a posição de tiro e aponte a frente para o alvo
2. Entre como atirador e abra a mira com o Botão Direito
3. Gire até o TRAVERSE mostrar o rumo do alvo
4. Ajuste a ELEVATION para o valor da calculadora
5. Com o modo Single, dispare um foguete de ajuste
6. O observador informa onde caiu. Corrija direção e elevação
7. Quando o foguete cair no alvo, troque para Ripple ou Full Ripple com Shift + V e dispare

Dicas

• Saia logo depois de disparar - O rastro e o barulho dos foguetes entregam sua posição. Atire e mude de lugar
• Os foguetes espalham - Cada foguete tem dispersão. Quanto maior a distância, maior a área atingida, então não use o Grad perto de aliados
• Guarde munição - Rearmar custa 6.000 de suprimentos. Use o Ripple (10 foguetes) quando a salva inteira não for necessária
• Trabalhe com um observador - Sem alguém vendo o impacto, você gasta foguetes no escuro
• Cuidado com fogo amigo - Confirme a posição de aliados antes de cada salva

Calculadora de missão de fogo

Preencha a posição do lançador e do alvo (em grid ou em metros) e a altitude de cada um, que aparece no mapa. A calculadora mostra a elevação em milésimos de 6000 (o mesmo valor da mira), o azimute em graus e milésimos, a distância e o tempo de voo.

• Ângulo baixo ou alto - O ângulo alto chega ao mesmo ponto com uma trajetória mais curva. Ele só existe perto do alcance máximo
• Ajuste de tiro - Depois do foguete de ajuste, use os botões com o desvio informado pelo observador (por exemplo, 50 m à esquerda e 25 m mais perto). A calculadora mostra quanto mudar na elevação e no azimute
• Dispersão - O resultado mostra a área em que os foguetes devem cair, de acordo com a dispersão do mod
• Tabela de tiro - Abra a tabela para ver a elevação de 50 em 50 m, já corrigida para o desnível

A trajetória é simulada a partir dos dados do foguete no mod. O empuxo e o arrasto foram ajustados a 10 foguetes disparados em teste no Arland, que também batem com o tiro medido por Maridão (350 milésimos = 2.400 m). Os valores ficam salvos no seu navegador.

Formato das coordenadas

Grid (047 / 069)Metros (X / Y)

Grid: 3 dígitos = quadrado de 100 m, 4 = 10 m, 5 = 1 m (usa o centro do quadrado). Y cresce para o norte.

Lançador

X

Y

Altitude (m)

Alvo

X

Y

Altitude (m)

Ângulo de tiro

Ângulo baixoÂngulo alto

Elevation (mils)27816.7° · voo de 11.0 sAzimute51.3°856 milsDistância1921 mdesnível 0 mDispersão: ±50 m lateral · ±41 m em alcance

Ajuste de tiro

Passo (m)

▲ Mais longe◀ EsquerdaZerarDireita ▶▼ Mais perto

Tabela de tiro

Distância	Elev. baixa	Voo	Elev. alta
800 m	136 mils	4.9 s	-
850 m	142 mils	5.2 s	-
900 m	148 mils	5.5 s	-
950 m	154 mils	5.7 s	-
1000 m	160 mils	6.0 s	-
1050 m	166 mils	6.2 s	-
1100 m	172 mils	6.5 s	-
1150 m	178 mils	6.8 s	-
1200 m	184 mils	7.0 s	-
1250 m	190 mils	7.3 s	-
1300 m	196 mils	7.5 s	-
1350 m	203 mils	7.8 s	-
1400 m	209 mils	8.1 s	-
1450 m	215 mils	8.4 s	-
1500 m	222 mils	8.6 s	-
1550 m	228 mils	8.9 s	-
1600 m	235 mils	9.2 s	-
1650 m	241 mils	9.5 s	-
1700 m	248 mils	9.7 s	-
1750 m	255 mils	10.0 s	-
1800 m	262 mils	10.3 s	-
1850 m	269 mils	10.6 s	-
1900 m	275 mils	10.9 s	-
1950 m	283 mils	11.2 s	-
2000 m	290 mils	11.5 s	-
2050 m	297 mils	11.8 s	-
2100 m	304 mils	12.1 s	-
2150 m	312 mils	12.4 s	-
2200 m	319 mils	12.7 s	-
2250 m	327 mils	13.0 s	-
2300 m	335 mils	13.3 s	-
2350 m	342 mils	13.6 s	-
2400 m	350 mils	13.9 s	-
2450 m	359 mils	14.3 s	-
2500 m	367 mils	14.6 s	-
2550 m	375 mils	14.9 s	-
2600 m	384 mils	15.3 s	-
2650 m	393 mils	15.6 s	-
2700 m	402 mils	16.0 s	-
2750 m	411 mils	16.3 s	-
2800 m	421 mils	16.7 s	-
2850 m	430 mils	17.1 s	-
2900 m	440 mils	17.5 s	-
2950 m	451 mils	17.9 s	-
3000 m	461 mils	18.3 s	-
3050 m	473 mils	18.7 s	-
3100 m	484 mils	19.1 s	-
3150 m	496 mils	19.6 s	-
3200 m	509 mils	20.0 s	-
3250 m	522 mils	20.5 s	-
3300 m	536 mils	21.0 s	-
3350 m	552 mils	21.6 s	-
3400 m	568 mils	22.1 s	-
3450 m	587 mils	22.8 s	901 mils
3500 m	607 mils	23.5 s	880 mils
3550 m	632 mils	24.3 s	854 mils
3600 m	663 mils	25.3 s	822 mils
3650 m	728 mils	27.4 s	757 mils

De 50 em 50 m a partir de 800 m, recalculada para o desnível atual. A linha destacada é a do alvo.

Referências

• WCS_BM-21 no Workshop - Página do mod
• Morteiros - Fases da missão de fogo, observador e leitura de coordenadas
